سامانه پدافند اس400 (سام21)

ساخت سامانه پدافند اس400 (سام21)  در سال 1999 مشخص شد.این موشک  در واقع نسخه پیشرفته تر اس 300 پی ام یو 2 است و قرار بود اس300 پی ام یو 3 نام بگیرد ولی تغیرات بسیار  ان را یک سامانه  جدید اگر اگرچه با اس300 پی ام یو 2 اشتراکات فراوان دارد

موشک در سال 2001 تست شد و در سال 2004 عملیاتی  شد و در خدمت جایگزین اس300 پی ارتش  روسیه شد. این موشک برای انجام نقش ضد بالستیک و ضد کروز طراحی شد و تلاش شده در یک سامانه به هر دو نیاز پاسخ داده شود

سامانه  S400شامل اجزای زیر است

خودروی ارتباطی     30K6E

خودروی فرمانده  55K6E

رادار هشدار دهنده  92N6E

6 واحد پرتابگر موشک  98ZHE

رادار درگیری  92N6

خودروی بارگذار  و خودروی حامل موشک  یدک

واحد کنترل  30K6E

واحد کنترل  30K6E برای  کنترل و هماهنگی  اجزای مختلف اس400  است . این سامانه توان کنترل اجرای مختلف سامانه های اس 300 پی ام یو 1 و پی ام یو 2 و اس 400 و اجزای  سامانه های  سام11 و 17 را دارد  ویا می تواند  سامانه های کوتاه برد پانتسیر  اس1 و تور ام 1 و ام 2را در کنار سامانه های اس400 با یک دیگر  مدیریت   کند تا ارتفاع بالا و پایین را پوشش دهد

واحد فرمانده 55K6E

واحد فرمانده ی که تمام  اطلاعات  جمع اوری  شده از رادار جستجو و رادار درگیری و سامانه مختلف را جمع اوری  و در اختیار  خدمه برای تصمیم گیری نهایی می گذارد.این واحد بر روی شاسی  هشت چرخ  اورال 5328 نصب است. در این خودرو 5 نفر وجود دارند که کل سیستم را مدیریت  می کنند.

س400 را میتواند با چندین  رادار درگیری و کاوش تجهیز کرد

رادار جستجوی و درگیری  360 درجه 92N6E

یک رادار اریه فازی   در باند ایکس  جستجوی با توان چرخش 360 درجه  که دارای  بیشترین برد 600 کیلومتر است. این رادار دارای  توان رهگیر 100 هدف  است و میتواند دست به اولویت  بندی اهداف بزند  و اهداف  مهم را زودتر هدف قرار دهد. توان درگیر با شش هدف را در یک زمان را دارد  و می تواند  شش موشک را به طرف شش هدف اتش کند.این رادار به دلیل قدرت خروجی بالا  ایجاد  اختلال بر روی ان بسیار سخت است و میتوان از نظر توان کشف گفت 92 ان 6 ایی در غرب بی نظیر است. این رادار بر روی  یک خودروی  هشت چرخ سوار است. همان طور که گفته شد برد کشف ان 600 کیلومتر است  و گفته شده برد کشف رادار بر ضد هدفی به اندازه 0.01 (ابعاد  موشک  تاماهاوک) حدود 80 کیلومتر و بر ضد جنگنده ای به اندازه  اف35  حدود 30 تا 40 کیلومتر است . برد کشف این رادار برضد جنگنده ای در ابعاد رافال به 200 کیلومتر می رسد

رادار جستجو و درگیری  30N6E2

با برد 300 کیلومتر و توان کشف 72 هدف و توان درگیری با 36 هدف. این سامانه میتواند تا منفی2 و مثبت 60 درجه را در ارتفاع پوشش دهد و دارای زاویه چرخش 360 درجه است .این رادار در باند ایکس کار کرده و یک رادار ارایه فازی است و روی شاسی خودروی ماز نصب است

رادار جستجو و درگیری 96L6

این رادار با کابل نوری به مرکز فرمانده ای نصب می شود  و دارای  چرخش 360 درجه می باشد   و 6 ثانیه  یک چرخش ان طول میکشد. توان پوشش 120 در پایین و 60 در در بالا  را دارد  و میتواند 100 هدف را رهگیری کند. برد این رادار 300 کیلومتر است

رادار جستجوی   91N6E

این رادار برای اتش بار اس 300 پی طراحی شد ولی بر روی بسیاری  از نسخه  های اس 300 و اس 400 قابل نصب است. این رادار که بیگبرد نامیده می شود   دارای  برد 300  کیلومتر بر ضد جنگنده ای است .

رادار جستجوی  40V6M

رادار جستجوی بر روی یک بازوی 28 و یا 38 متری برای پوشش ارتفاع پایین  در برد بلند . این رادار  در واقع رادار   5N63است که روی بازوی قرار گرفته است. این رادار دارای  برد 200 کیلومتر است

لانچر پرتاب

اس 400  می تواند  چندین نوع لانچر پرتاب متحرک موشک  را حمل کند که البته   هم می تواند  لانچر پرتاب اس300 و یا لانچر های جدید برای پرتاب موشک 40 ان 6 را حمل  کند

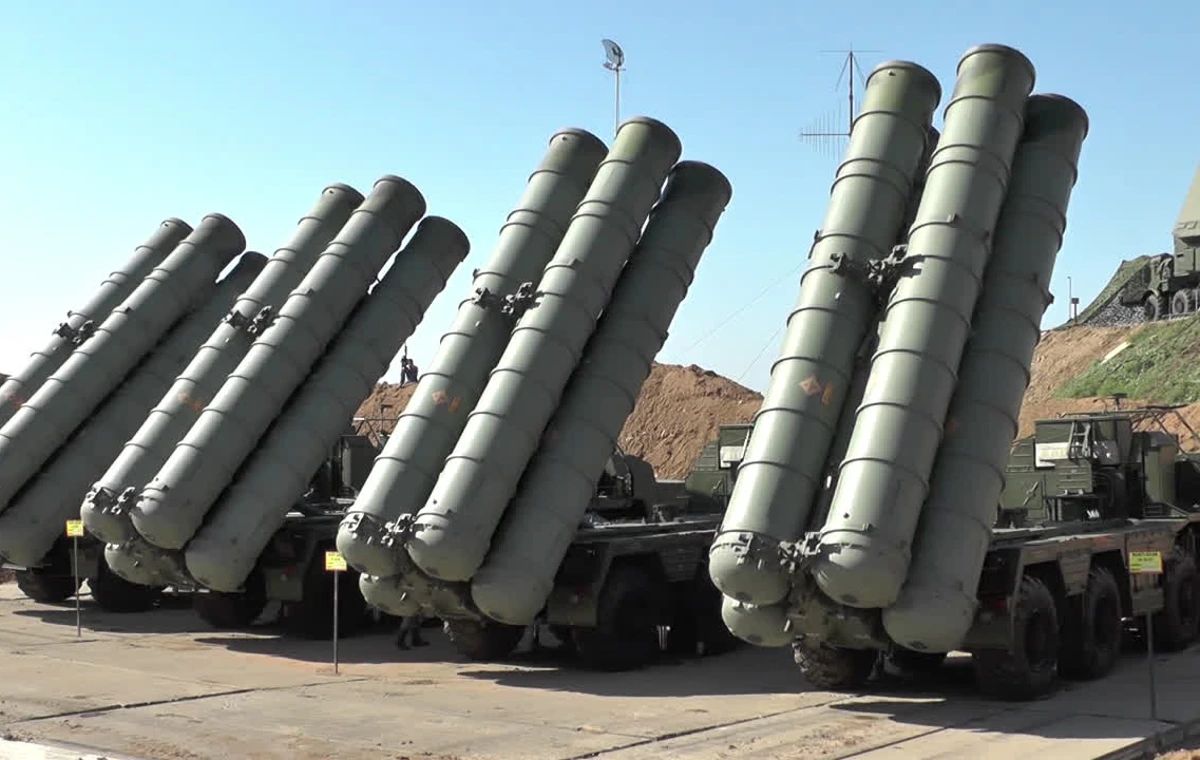

لانچر پرتاب  5P90S AND SE که سوار بر روی  شاسی  هشت چرخ  خودروی  باز 6909 سوار است و دارای  چهار موشک است

موشک

اس 400 چندین نمونه موشک را پرتاب میکند

موشک میان برد  9M96E AND E2: نسخه اولیه 9,96E دارای  برد 40 کیلومتر و ارتفاع عمل 20 کیلومتر و دارای  یک کلاهک انفجاری 24 کیلوگرمی است و از سامانه رادار فعال بهره می برد

9M96E2 نسخه  دوربردتر با برد 120 کیلومتر و ارتفاع عمل 30 کیلومتر و سامانه رادار فعال . این دو موشک برای مقابله با اهداف  سریع و چالاک همچون  جت های  سریع و موشک  های کروز طراحی شده اند

دو موشک  48N6E AND E2. موشک 48N6E با برد 150 کیلومتر با رادار نیم فعال  و نسخه 48 ان6 ایی2 با برد 200کیلومتر و سامانه  هدایت  رادار نیم فعال با کلاهک 150 کیلوگرمی. همچنین موشک 48N6E3 با برد 250 کیلومتر نیز در دسترس است

موشک 40N6  با برد 380کیلومتر و ارتفاع درگیری 30کیلومتر  با سامانه هدایت رادار فعال برای نابودی  اواکس ها  و هواپیما های  سوخت رسان و هواپیمای جنگ الکترونیک  ایی ای 6 بی و ایی اف18( این موشک در سال 2020 عملیاتی شده است)

همچنین اس400 دارای   لانچر پرتاب متشکل از چهار موشک  بر روی یک کامیون  که شامل  دو موشک 9M96E   با برد متوسط و دو موشک 48ان 6  است

خودروی  کشنده 5 تی 58 که  برای حمل موشک ذخیره استفاده می شود  و چهار موشک  را بر روی خود حمل میکند و همچنین  چرثقیل 22 تی 6-2  برای  بارگذاری پرتاب گرها .

سامانه اس400  شامل  شش پرتابگر و چند رادار است. می توان تنها با کمک  رادار 92 ان 6 ایی از  سامانه به خوبی استفاده کرد ولی میتوان  از رادار های جستجوی و هشدار دهنده دیگر نیز در کنار ان بهره برد. اجزای اس 400 را می توان  در یک منطقه پخش  کرد و برای  نمونه میتوان لانچر های پرتاب را در 30 و یا 40 کیلومتر هم قرار داد و با کمک  امواج  بیسیم انها را با هم مرتبط کرد. سامانه در عرض 30  دقیقه  مستقر  در عرض 5 دقیقه  اماده کار می شود  موشک  و تمامی سامانه متحرک است.سامانه دارای  لینک ارتباطی برای ارسال تصویر رادار خود برای دیگر مراکز دارای  سیستم ارتباط تصاویر  است و می توان ان را بر علیه موشک بالستیک  و کروز ویا جنگنده های به کار برد.

همکنون روسیه 112 واحد اس 400 را در خدمت دارد .چین اولین مشتری صادراتی این سامانه است که شش گردان از این موشک را سفارش داد. بعد از ان هند با سفارش پنچ گردان و 6000 موشک مشتری دیگر این سامانه شد و ترکیه نیز در سال 2017 با سفارش دو گردان به جمع مشتریان این سیستم پیوست.

منبع:جنگاوران
